產品概述

KYN60-40.5鎧裝移開式交流金屬封閉開關設備（以下簡稱開關柜）系空氣絕緣的戶內三相交流50Hz單母線及單母線分段系統的成套配電裝置，適用于額定電壓為40.5kV的電力系統，作為接受和分配電能之用，并對電路具有控制、保護和監測等功能。本開關柜滿足IEC 60298、GB 3906等標準要求。具有各種可靠的閉鎖裝置，能有效防止誤操作。本開關柜既可配用我公司自主研制的國內最先進的SEAC4真空斷路器, 又可配用我公司生產的RES15型SF6斷路器和ZN85—40.5,ZN12—40.5等真空斷路器，實為一種性能優越的配電裝置。

產品特點

■　主母線額定電流大(達6300A).開斷能力強(達40kA)
■　開關設備屬IAC類開關設備
■　柜體采用組裝式結構，全金屬鎧裝，安全可靠性高
■　獨特的中置式滑輪一導軌設計，VCB手車操作靈巧，動靜觸頭對接準確
■　專有的手車電動推進技術（專利號：ZL.032349890）,VCB手車推進操作智能化
■　人性化的手車第五輪設計，VCB手車柜外移動輕松自如
■　國內首創的CT與觸頭盒一體式設計，優化電場分布，絕緣性能可靠
■　技術方案完善，配置豐富多樣
■　可提供海拔至4500m地區的產品

產品正常工作條件

• ? 周圍空氣溫度不超過40℃,且在24h內測得的平均值不超過35℃，最低周圍空氣溫度為-15℃；
• ? 海拔不超過1000 m(KYN60-40.5G 高原型可在不超過4500m海拔高度運行)；
• ? 周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染；
• ? 濕度條件如下：24h內測得的相對濕度的平均值不超過95%；24h內測得的水蒸汽壓力的平均值不超過2.2kPa；月相對濕度平均值不超過90%；月水蒸汽壓力平
• ? 地震：耐受地震能力8度。
對于使用范圍超過以上規定的特殊運行環境，請與四川電器集團股份有限公司協商解決

產品結構簡述

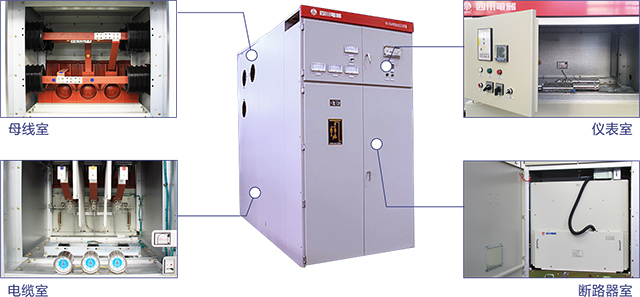

本開關柜按GB3906中的鎧裝式金屬封閉開關設備而設計，整體是由柜體和可抽出部件（即手車）兩大部分組成，基本饋出線方案的結構圖如圖1所示。柜體分四個單獨的隔室，外殼防護等級為IP4X，各小室間防護等級為IP2X。主母線可裝設于后柜上隔室，也可以裝設于后柜下隔室，具有架空進出線、電纜進出線及其它功能方案，經排列、組合后能成為各種方案形式的配電裝置。本開關設備采用熱縮絕緣材料，優化電極形狀，使開關柜體積小巧。開關柜具有壽命長 、占地省、安全可靠、易于安裝調試、維護量小等特點。

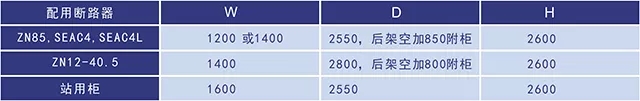

注：表中外形尺寸為一排列中只有架空進（出）線或只有電纜進（出）線時開關柜的外形尺寸；當一排列中既有架空進（出）線，又有電纜進（出）線時，架空進（出）與電纜進（出）中的一種開關柜應增加一附柜（850mm深），即該種開關柜外形尺寸（寬×深×高）為：1200*3400*2600（mm），當額定電流≥3150A時，請與本公司設計部門另行商議。

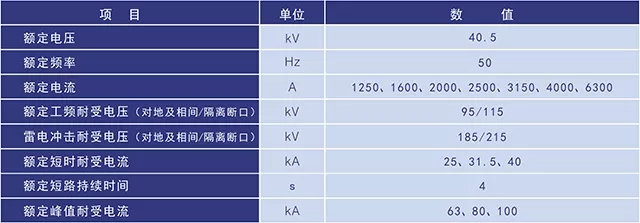

產品柜體及主要元件技術參數

用戶在訂貨時應注明

1. ? 斷路器型號，名稱及訂貨數量
2. ? 斷路器額定電壓，額定電流及額定短路開斷電流
3. ? 額定操作電壓
4. ? 備品，備件的名稱及數量
5. ? 用戶若有其他特殊需求，可在訂貨時說明
6. ? 產品咨詢電話：028-63155909
